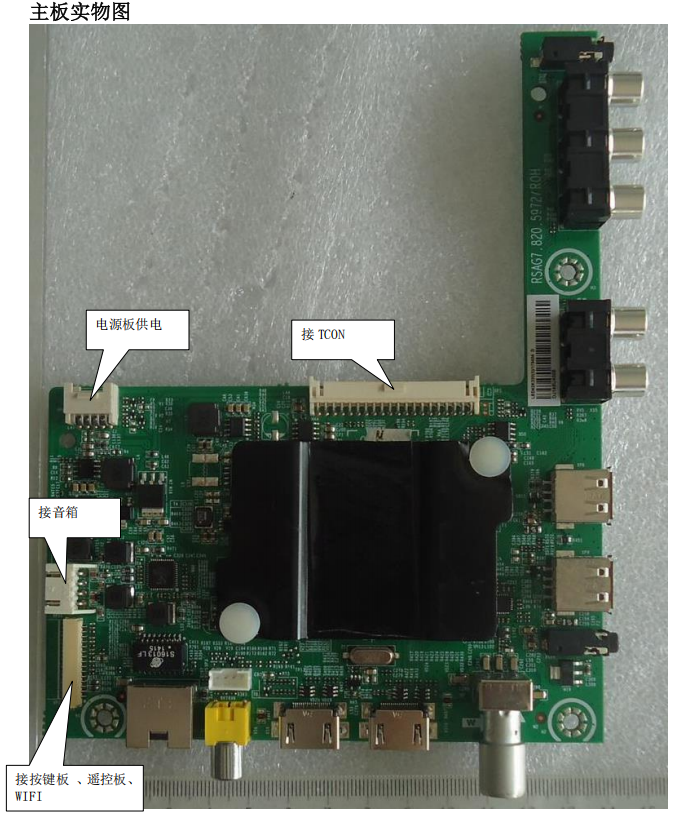

【一】 主板型号RSAG2.908.5972\ROH
主要芯片供电参数概述：
N33：输出 1.6V。单板不通电 VDDC1.15V 对地阻抗大于 40 欧姆。

N34：输出开机阶段 1.24V，启动后自调整为 1.6V。单板不通电 VDDC_CPU1.15V 对地阻抗大于 40 欧姆。

N36：输出 1.5V。单板不通电 VDDC1.15V 对地阻抗 900 欧姆。

USB1 用于 U 盘升级主程序。
CEC，ARC 功能软件未配置，不支持。

接入 MHL 设备后，MHL_cable_DET 为高电平，N45_EN 有效，5V_MHL 接通给 VBUS 为 MHL 设备充电。

————————————

【二】 电源板型号RSAG2.908.5687
主要参数概述：
（一）产品功能规格、特点介绍
5687 电源板由 100V-240V 交流电压输入，提供 4 路输出：主板所需的 12V，功放所需的 18V，以及两路 LED 驱动电压输出。

主要性能指标：
1、电源应用范围 ：交流 100V～240V 50Hz/60Hz
2、电源大输出功率：Pout=130W
3、电源额定输出功率：Pout=110W

电源输出规格如下：
输出电压 误差范围 电压纹波 输出电流
小值 典型值 大值
18V -0.5V~+2V 300 mV 0A 0.5A 1.5A
12V ±0.5V 100mV 0A 1.5A 3A
LED驱动 - - 0mA 180mA 200mA

100V-240V 交流电压输入后,反激电路首先启动，12V 和 18V 输出，12V 提供给主板待机电路。
当主板发送待机启动信号给电源板 SW 端子后，反激电路分别提供 VCC 给 PFC 电路（功率因数校正电路）控制芯片 NCP1608 和 LLC 电路控制芯片 LX27901。
PFC 电路首先启动，输出 380V 直流电压；当 PWM 端子电压为高时，LLC 电路启动，输出两路恒流的 LED 驱动电压将LED 背光点亮。

反激电路主控芯片采用的新一代的固定频率电流型反激变换式 PWM 控制器 NCP1271，它集成了高压启动，低待机功耗，特别是专利的软跨越技术，可以实现最低待机功耗，并保持无音频噪声。

PFC（Power Factor Correction）即功率因数校正,主要用来表征电子产品对电能的利用效率。功率因数越高，说明电能的利用效率越高。该部分的作用为能够使输入电流跟随输入电压的变换。
从电路上讲为，PFC 电路后大的滤波电解 C829 的电压将不再随着输入电压的变化而变化，而是一个恒定的值。 PFC 部分主控芯片采用临界导电模式(CrM) PFC 控制器 NCP1608

未完待续... ...
