海信型号为LED42K220的电源PFC控制器芯片NCP1608,其各引脚功能如下:
1脚 FB FB端是内部误差放大器的反相输入端。电阻分压器的输出电压做为 Vref(参考电压)来维持控制。反馈电压用于过电压和欠电压保护。当此管脚上施加小于 Vuvp(低电压保护电压)的电压,或施加大于 Vovp(过电压保护电压)的电压,或悬浮时,使芯片失效。
2脚 Control Control 端(控制端)是内部误差放大器的输出端。一个补偿连接在控制端与地之间来设定回路的带宽。较低的带宽能产生较高的功率因数和较低的总谐波失真率(THD)。
3脚 Ct Ct端输出电流给外部定时电容器充电。通过比较 Ct 端的电压与和来源于内部 Control 端的电压,电路控制电源开关的开通时间。在开通时间的末尾,Ct 端使外部定时电容放电。
4脚 CS CS端限制通过电源开关的的周期电流。当 CS 端电压超过 Vilim时,驱动断开。连接 CS 端的检测电阻限制大开关电流。
5脚 ZCD ZCD端检测辅助绕组的电压来检测临界导电模式下电感的退磁。
6脚 GND 模拟接地端
7脚 DRV 整体的驱动有一个典型的 12 欧的电源阻抗和典型的 6 欧的反向阻抗。
8脚 Vcc Vcc端是芯片的电源端。当 Vcc 超过 Vcc(on)时或者低于 Vcc(off)时,芯片失效。
随着开关电源的发展,软开关技术得到了广泛的发展和应用,已研究出了不少效率的电路拓扑,主要为谐振型的软开关拓扑和 PWM 型的软开关拓扑。近几年来,随着半导体器件制造技术的发展,开关管的导通电阻,寄生电容和反向恢复时间越来越小了,这为谐振变换器的发展提供了又一次机遇。对于谐振变换器来说,如果设计得当,能实现软开关变换,从而使得开关电源具有较高的效率。
LLC 谐振电路,是我们现在所说的 LLC 谐振半桥电路的一个通俗的叫法,由于谐振时由于有两个 L及一个 C 发生谐振,故称 LLC 电路。
LLC 谐振变换器是通过调节开关频率来调节输出电压的,也就是在不同的输入电压下它的占空比保持不变,与不对称半桥相比,它的掉电维持时间特性比较好,可以广泛地应用在对掉电维持时间要求比较高的场合。
常见故障分析
PFC 电路简单维修介绍:PFC 部分损坏,一般表现为大电解 C860、C865 上的电压不正常,不在 370V-400V 范围内。如果电解上的电压远高于 380V,一般来说NCP1608 FB 端(1 脚)出了问题,此时重点查看 R833、R838、R839、R840、R844 这几个电阻是否漏焊或损坏,如果没有,则可能是芯片的 1 脚发生故障,需要更换芯片。
如果电压远小于 380V(310V 左右),则可能是 PFC部分没有工作,此时首先判断芯片 Vcc(8 脚)电压是否正常,如果不正常,可能问题不是出在PFC 上,需要顺着 Vcc 供电这一路向前一步步确认下去,直到找到故障点。如果Vcc 正常,则就要看别的脚的外围元件有无问题,找到故障点,如果各脚的元件无问题,则可能是芯片损坏了。

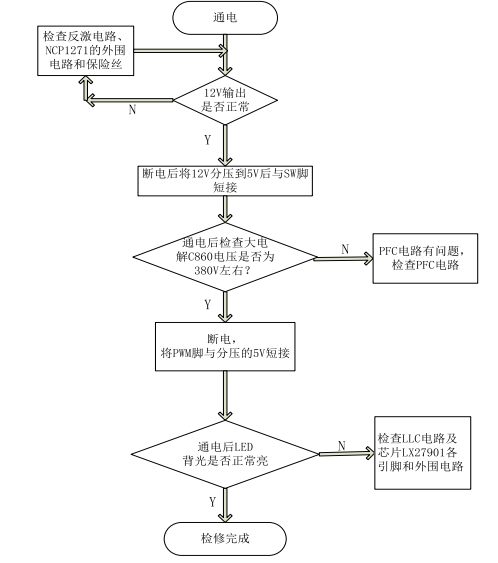

Vcc 是查问题的很重要的一步,这是判断问题来源的关键。LLC 电路简要维修介绍:LLC 电路不正常时主要表现为背光不亮,此时可按如下步骤进行检修:
查看主板产生的 SW 和 PWM 信号电压是否正常(正常都为高电平);
PFC 电压是否正常(370V-400V 左右)。如不正常(310V 左右),则 PFC 电路未启动,
参考 PFC 电路维修介绍;
LX27901 Vcc 电压是否正常。如不正常,则检查 Vcc 供电电路;
LX27901 其他引脚及其外围器件是否正常。
1脚 FB FB端是内部误差放大器的反相输入端。电阻分压器的输出电压做为 Vref(参考电压)来维持控制。反馈电压用于过电压和欠电压保护。当此管脚上施加小于 Vuvp(低电压保护电压)的电压,或施加大于 Vovp(过电压保护电压)的电压,或悬浮时,使芯片失效。
2脚 Control Control 端(控制端)是内部误差放大器的输出端。一个补偿连接在控制端与地之间来设定回路的带宽。较低的带宽能产生较高的功率因数和较低的总谐波失真率(THD)。
3脚 Ct Ct端输出电流给外部定时电容器充电。通过比较 Ct 端的电压与和来源于内部 Control 端的电压,电路控制电源开关的开通时间。在开通时间的末尾,Ct 端使外部定时电容放电。
4脚 CS CS端限制通过电源开关的的周期电流。当 CS 端电压超过 Vilim时,驱动断开。连接 CS 端的检测电阻限制大开关电流。
5脚 ZCD ZCD端检测辅助绕组的电压来检测临界导电模式下电感的退磁。
6脚 GND 模拟接地端
7脚 DRV 整体的驱动有一个典型的 12 欧的电源阻抗和典型的 6 欧的反向阻抗。
8脚 Vcc Vcc端是芯片的电源端。当 Vcc 超过 Vcc(on)时或者低于 Vcc(off)时,芯片失效。
随着开关电源的发展,软开关技术得到了广泛的发展和应用,已研究出了不少效率的电路拓扑,主要为谐振型的软开关拓扑和 PWM 型的软开关拓扑。近几年来,随着半导体器件制造技术的发展,开关管的导通电阻,寄生电容和反向恢复时间越来越小了,这为谐振变换器的发展提供了又一次机遇。对于谐振变换器来说,如果设计得当,能实现软开关变换,从而使得开关电源具有较高的效率。
LLC 谐振电路,是我们现在所说的 LLC 谐振半桥电路的一个通俗的叫法,由于谐振时由于有两个 L及一个 C 发生谐振,故称 LLC 电路。
LLC 谐振变换器是通过调节开关频率来调节输出电压的,也就是在不同的输入电压下它的占空比保持不变,与不对称半桥相比,它的掉电维持时间特性比较好,可以广泛地应用在对掉电维持时间要求比较高的场合。
常见故障分析
PFC 电路简单维修介绍:PFC 部分损坏,一般表现为大电解 C860、C865 上的电压不正常,不在 370V-400V 范围内。如果电解上的电压远高于 380V,一般来说NCP1608 FB 端(1 脚)出了问题,此时重点查看 R833、R838、R839、R840、R844 这几个电阻是否漏焊或损坏,如果没有,则可能是芯片的 1 脚发生故障,需要更换芯片。
如果电压远小于 380V(310V 左右),则可能是 PFC部分没有工作,此时首先判断芯片 Vcc(8 脚)电压是否正常,如果不正常,可能问题不是出在PFC 上,需要顺着 Vcc 供电这一路向前一步步确认下去,直到找到故障点。如果Vcc 正常,则就要看别的脚的外围元件有无问题,找到故障点,如果各脚的元件无问题,则可能是芯片损坏了。
Vcc 是查问题的很重要的一步,这是判断问题来源的关键。LLC 电路简要维修介绍:LLC 电路不正常时主要表现为背光不亮,此时可按如下步骤进行检修:
查看主板产生的 SW 和 PWM 信号电压是否正常(正常都为高电平);
PFC 电压是否正常(370V-400V 左右)。如不正常(310V 左右),则 PFC 电路未启动,
参考 PFC 电路维修介绍;
LX27901 Vcc 电压是否正常。如不正常,则检查 Vcc 供电电路;
LX27901 其他引脚及其外围器件是否正常。
