（一）电源电路分析
该系列电源中的反激电路主控芯片采用的新一代的固定频率电流型反激变换式 PWM 控制器 NCP1271，它集成了高压启动，低待机功耗，特别是专利的软跨越技术，可以实现低待机功耗，并保持无音频噪声。

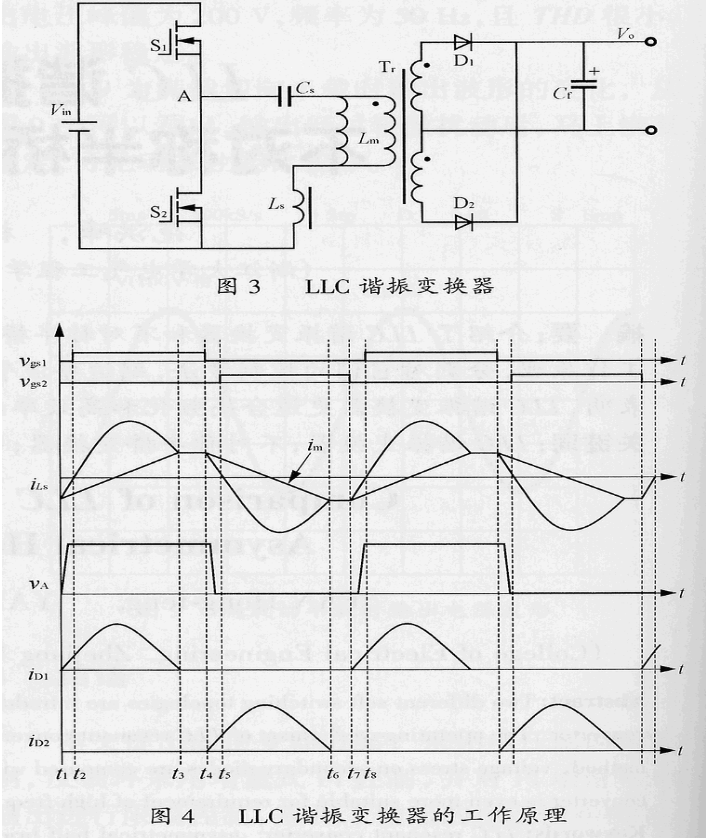

图中给出了 LLC 谐振变换器的电路图和工作波形。图 3 中包括两个功率 MOSFET（S1 和 S2），其占空比都为 0.5；谐振电容 Cs，副边匝数相等的中心抽头变压器 Tr，Tr 的漏感 Ls，激磁电感 Lm，Lm 在某个时间段也是一个谐振电感，因此，在 LLC 谐振变换器中的谐振元件主要由以上 3 个谐振元件构成，即谐振电容 Cs，电感 Ls 和激磁电感 Lm；半桥全波整流二极管 D1 和 D2，输出电容 Cf。

（二）LLC 变换器的稳态工作原理如下。
1、〔t1，t2〕当 t=t1 时，S2 关断，谐振电流给 S1 的寄生电容放电，一直到 S1 上的电压为零， S1 的体二级管导通。此阶段 D1 导通，Lm 上的电压被输出电压钳位，因此，只有 Ls 和 Cs 参与谐振。
2、〔t2，t3〕当 t=t2 时，S1 在零电压的条件下导通，变压器原边承受正向电压；D1 继续导通，S2 及 D2 截止。此时 Cs 和 Ls 参与谐振，而 Lm 不参与谐振。
3、〔t3，t4〕当 t=t3 时，S1 仍然导通，而 D1 与 D2 处于关断状态，Tr 副边与电路脱开，此时Lm，Ls 和 Cs 一起参与谐振。实际电路中因此，在这个阶段可以认为激磁电流和谐振电流都保持不变。
4、〔t4，t5〕当 t=t4 时，S1 关断，谐振电流给 S2 的寄生电容放电，一直到 S2 上的电压为零， S2 的体二级管导通。此阶段 D2 导通，Lm 上的电压被输出电压钳位，因此，只有 Ls 和 Cs 参与谐振。
5、〔t5，t6〕当 t=t5 时，S2 在零电压的条件下导通，Tr 原边承受反向电压；D2 继续导通，而S1 和 D1 截止。此时仅 Cs 和 Ls 参与谐振，Lm 上的电压被输出电压箝位，而不参与谐振。
6、〔t6，t7〕当 t=t6 时，S2 仍然导通，而 D1 和 D2 处于关断状态，Tr 副边与电路脱开，此时Lm，Ls 和 Cs 一起参与谐振。实际电路中因此，在这个阶段可以认为激磁电流和谐振电流都保持不变。

（三）LLC 谐振变换器是通过调节开关频率来调节输出电压的，也就是在不同的输入电压下它的占空比保持不变，与不对称半桥相比，它的掉电维持时间特性比较好，可以广泛地应用在对掉电维持时间要求比较高的场合。


（四）K380U系列软件升级方法
A、网线升级说明：
1，将板子和电脑连接好串口、网线；
2，电脑打开串口通信的工具、TFTP；
3，开机按下回车，将打印停住，系统不再运行启动
4、在串口中设置板子的 ip：
setenv ipaddr 192.168.2.98;setenv 192.168.2.99;saveenv其中 ip 为电脑的 ip，ipaddr 为板子的 ip，需要在一个网段上；
5，tftp 选择需要烧入程序的文件地址；
6，串口中运行烧入程序的 auto_update.txt 文件：mstar auto_update.txt这样就可以完成烧入。大家可以看一下网线烧入程序中的 auto_update.txt 文件和 scripts 文件夹。
就是逐条运行命令，逐条烧入每个分区的 img。

B、U 盘升级说明：
将 U 盘 升 级 程 序 解 压 ， 目 录 为 ： TargetHis ， 里 面 有 His918Upgrade.bin 和version.txt，放 U 盘根目录下。

1 ， 机器拔电后插入 U 盘，会有升级的提示框弹出；
2，机器拔电时插入 U 盘，在开机瞬间，按压遥控器的主页键，可以进入升级模式；
3，机器断电时插入 U 盘，在开机时用串口停住程序，输入串口命令：cu 可以进入升级模式。
