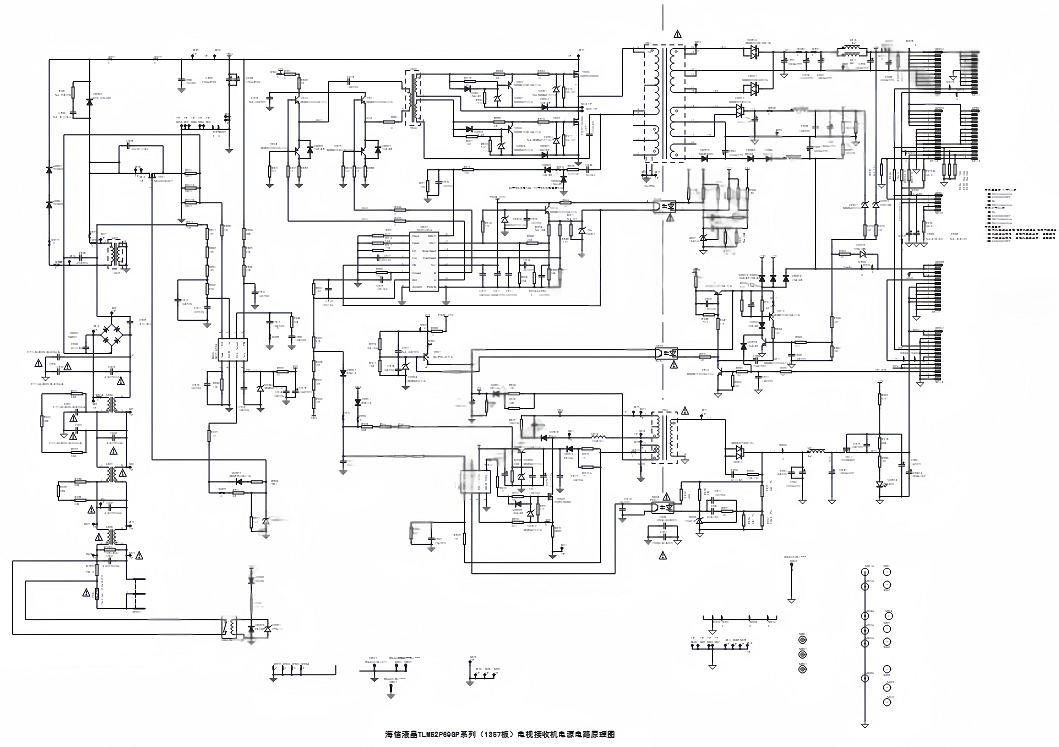

一、RSAG7.820.1357电源板核心模块与关键测试点
**1. 输入级电路**
- **关键元件**：
- **保险丝F1**（T3.15A/250V）：烧毁需检查后级短路（如整流桥BD1、主电容C5）。
- **NTC热敏电阻RT1**（5D-15）：抑制浪涌电流，阻值异常会导致通电炸机。

**2. 主电源拓扑（LLC谐振）**
- **工作流程**：
1. **PFC芯片IC1（NCP1606）**：提升电压至380V，检测VCC电压（正常15-18V）。
2. **LLC控制器IC2（FSFR2100）**：驱动半桥MOS管Q3/Q4（型号20N60C），输出高频交流。
3. **变压器T1**：次级整流输出12V/24V，绕组电阻（初级约2Ω，次级0.1Ω）。

**3. 保护电路**
- **过压保护**：ZD3（18V稳压管）触发后关闭IC2。
- **过流检测**：R25（0.1Ω采样电阻）阻值增大会导致输出功率不足。

---

二、典型故障维修案例
**案例1：电源无输出（指示灯不亮）
1. **检测步骤**：
- 测量**F1是否熔断**：若烧毁，重点检查Q3/Q4（20N60C）是否击穿。
- 测试**PFC电压**：正常380V，若为300V则IC1或外围元件（如D5、C5）故障。

**案例2：12V电压波动（屏幕闪烁）**
- **排查重点**：
- 替换滤波电容C22/C23（2200μF/25V），建议使用（Rubycon）ZL系列。
- 检查光耦IC3（PC817B）及反馈电阻R18（1kΩ±1%）。

**元件代换建议**：
- **MOS管Q3/Q4**：可用**FQPF20N60**替代，安装时注意绝缘垫片完整性。
- **整流二极管D10**（SB5200）：可用**SB560**或**SR5200**代换，需确保正向压降≤0.7V。

---

三、维修工具与使用规范
- **必备工具**：
- 示波器（检测LLC驱动波形）、耐高压万用表。
- 热风枪（拆卸贴片元件时温度控制在300℃）。
- **注意事项**：
1. 维修前对C5（450V/82μF）放电，避免电击风险。
2. 通电测试时使用隔离变压器（推荐200W以上）。
