一、主板核心模块与关键信号测试点
1. 主控芯片电路（MSD6A648）
- **功能**：系统启动、视频解码、内存控制。
- **关键测试点**：
- **VCC_CORE**（1.2V）：引脚B12，电压异常会导致死机。
- **晶振Y1**（24MHz）：波形幅度应≥1.5Vpp，频偏≤50ppm。

2. DDR3内存电路
- **信号检测**：
- **VDDQ**（1.5V）：内存供电，电压不稳引发花屏。
- **CK/CK#差分对**：用示波器检测波形是否对称（阻抗匹配电阻R101-R104需为22Ω±1%）。

3. HDMI接口电路
- **故障高发区**：
- **ESD保护芯片U12**（PRTR5V0U2X）：击穿后导致HDMI无信号，可直接拆除应急。
- **耦合电容C201-C204**（0.1μF/50V）：漏电会造成信号断续。

---

二、典型故障诊断与维修方案
案例1：开机反复重启
1. **排查步骤**：
- 测量**主控MSD6A648供电**：1.2V/3.3V/5V是否正常。
- 检查**DDR3颗粒**：使用热成像仪定位发热异常芯片（如U5/U6）。
- 重植或更换**内存颗粒**（型号K4B4G1646E-BCMA）。

案例2：HDMI输入无信号
- **快速修复**：
1. 短接**ESD保护芯片U12**的1-3脚（若已击穿）。
2. 替换**HDMI插座J3**（型号HSCX-4T-2.0）并补焊接口。

元件代换建议
- **主控芯片**：MSD6A648需植锡后BGA返修台焊接（温度曲线峰值245℃）。
- **电源管理IC**（RT6965A）：可用**RT6965B**直接替换，注意调整FB分压电阻。

---

三、维修工具与操作规范
- **必备工具**：
- BGA返修台（建议快克）、热风枪（风速3级，温度380℃）。
- 示波器（100MHz带宽以上，检测HDMI TMDS信号）。
- **安全操作**：
1. 拆卸主板前断开所有电源并佩戴防静电手环。
2. 焊接时使用耐高温胶带保护周边塑料件。

---

四、资源推荐与技术支持

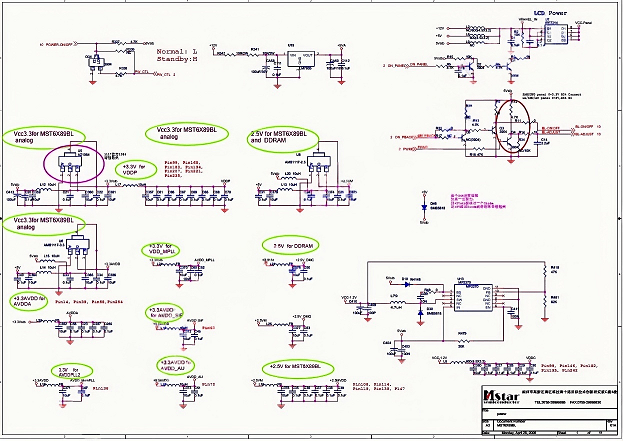

- **图纸验证**：对比实物主板，重点确认**元件位号**（如U12、C201）与图纸一致。


**原创声明**：本文内容基于工厂级维修手册整理，严禁用于商业盗版！
