一、主板核心模块与关键信号测试点

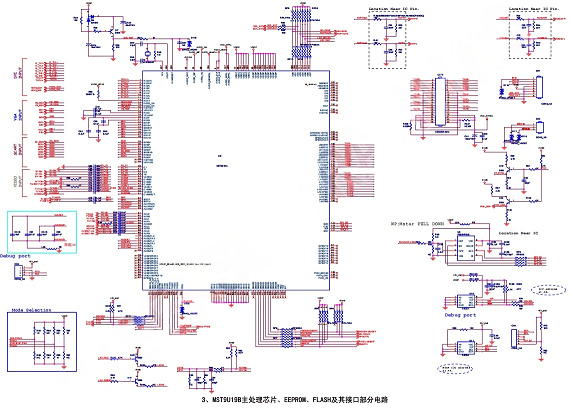

1. 主控芯片电路（MT5505）
核心功能：系统启动、视频解码、模块控制。
关键检测点：
VDD_CPU（1.1V）：引脚E12，电压异常导致死机或反复重启。
晶振Y2（27MHz）：波形频率偏差≤30ppm，幅度≥1.2Vpp。

2. DDR4内存电路
信号检测：
VDDQ（1.2V）：供电不稳易引发花屏或系统崩溃。
数据线DQ0-DQ63：对地阻值应一致（约50Ω±5%），差异＞10%需更换内存颗粒。

3. HDMI 2.0接口电路
故障高发区：
ESD保护芯片U15（TPD4E05U06）：击穿后导致HDMI无信号，可短接1-4脚应急。
耦合电容C301-C304（0.1μF/50V）：漏电或虚焊造成画面闪烁。

二、典型故障诊断与维修方案
案例1：开机卡LOGO无法进系统
排查步骤：
测量主控MT5505供电：1.1V/3.3V/1.8V是否正常（误差±3%）。
检查eMMC芯片U8（KLMBG2JETD-B041）：使用编程器检测是否坏块过多。
重写引导程序（需专用工具RT809）。

案例2：WiFi频繁断连
快速修复：
更换WiFi模块U21（型号AP6356S），确保天线触点氧化层清洁。
调整射频电感L22（2.4GHz频段）至6.8nH（原值可能因老化漂移）。

元件代换建议：
主控芯片：MT5505需BGA返修台重植（峰值温度245℃，预热120秒）。
电源管理IC（RT7296BGJ6）：可用RT7296CHGJ6直接替换，无需调整外围电路。

三、维修工具与使用规范
必备工具：
BGA返修台（推荐卓茂ZM-R5）、热风枪（风速2档，温度360℃）。
示波器（200MHz带宽，检测HDMI差分信号完整性）。

注意须知：
拆卸主板前断开所有电源线并佩戴防静电手环（接地电阻≤1MΩ）。
焊接时使用耐高温胶带保护周边塑料接口（如LVDS插座）。

四、资源推荐与技术支持
图纸验证：对照实物主板，确认元件位号（如U15、C301）与图纸一致。

原创声明：本文内容基于工厂维修手册与实修案例整理，严禁未授权商用！
