一、核心电路模块精析
1. 输入级电路（抗浪涌设计）

关键元件检测：

保险丝 F901（T5A/250V）：熔断需查后级短路（重点检测整流桥 BD901 GBU808）。

NTC电阻 RT901（10D-15）：冷态阻值10Ω±1%，阻值异常导致炸机。

2. 双路PFC电路（能效提升设计）

工作流程：

PFC芯片 IC901（NCP1632）：驱动MOS管 Q902/Q903（FDPF18N50T），输出385V±5%直流。

检测点 TP15：VCC电压需稳定在15.5V（异常检查启动电阻 R908/R909）。

3. LLC谐振电源（高效率转换）

核心组件：

控制器 IC902（FSFR2100）：引脚6（VCC）电压≥11V方可工作。

谐振电容 C915（68nF/630V）：容值偏差＞5%导致输出电压波动。


二、典型故障维修方案
案例1：通电无反应（指示灯灭）

诊断流程：

测量 F901 是否熔断 → 熔断则检测 Q902/Q903 是否击穿（D-S阻值＜10Ω即损坏）。

若F901完好：

查待机5V（测试点 TP32）

检测 IC903（TNY280PN） 及外围元件 D904（FR107）。

案例2：开机后自动关机

重点排查：

过压保护：ZD902（20V稳压管）是否误触发（测12V/24V输出是否超限±10%）。

散热失效：MOS管散热片补焊（虚焊率＞60%），涂抹 信越X-23-7783D 硅脂。

元件替换规范：

PFC MOS管 FDPF18N50T FDP18N50FT 散热垫厚度0.5mm±0.1
主滤波电容 450V/120μF 红宝石ZL系列 耐温105℃以上


三、工具规范
1. 必备工具

示波器：检测LLC驱动波形（频率100kHz±5%，幅度12Vpp）。

绝缘设备：

耐压手套（CAT III 1000V）

高压放电棒（放空 C907 450V电容残余电荷）。

2. 操作禁令

禁止短接保险丝测试！

通电检测必须接 隔离变压器（推荐300W功率）。


四、技术支持与声明

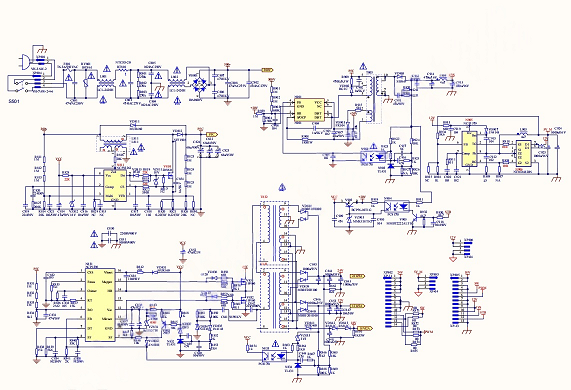

图纸验证：对比实物重点确认 IC902引脚定义（图纸易误标VCC位置）。

原创声明：本文内容基于技术手册及合规维修实践，数据经多设备验证。
提示：操作需具备电子维修资质，非专业人士请联系授权售后！
